νガンダムフィン・ファンネルの組立てポイント

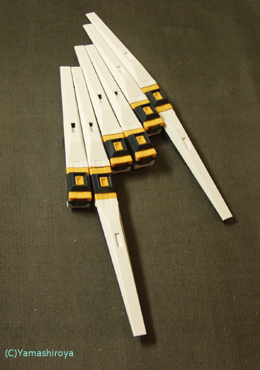

νガンダム（ニューガンダム）の特徴でもあるフィン・ファンネル。
じょいほび！ではνガンダムのファンネルのパーツ写真と特徴を掲載することにしました。

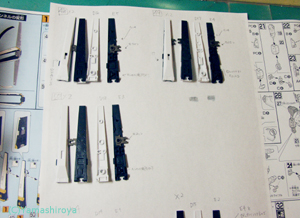

オオゴシのように無計画にパーツをぜーんぶ切り取って途方にくれてしまった方、
塗装後の組み立てでなるべく間違えたくない方、ぜひ参考にしてくださいね。 |
| |

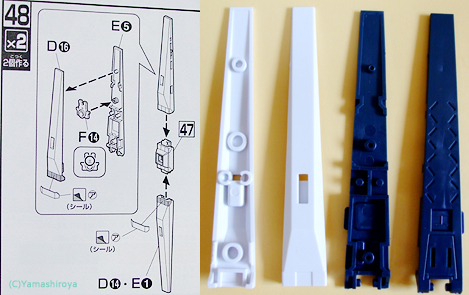

νガンダムフィン・ファンネル組立てポイントD16・E5のパーツ
左側の白いパーツがD16の表と裏の写真です。
D16のパーツは中心に四角い穴があいています。裏側の穴のすぐ横には接合部分のダボ穴があります。
似たようなパーツでD18があるのですが、D18の四角い部分はへこんでいるだけで穴があいていません。
右側の紺色のパーツがE5の表と裏の写真です。
パーツの表、下側のモールド部分に目印として[工]のマークがついています。（右の写真・一番上参照）
裏側を見ると、パーツ上よりにへこみのようなモールドがあります。
間にはめ込むF14のパーツにも目印として点が1つ彫りこまれています。（右の写真・真ん中参照）
対になる下側のパーツは、下記でご紹介するD14・E1のパーツです。
|
| |
|
|
| |

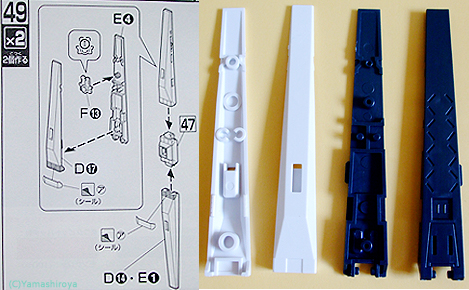

νガンダムフィン・ファンネル組立てポイントD17・E4のパーツ
左側の白いパーツがD17の表と裏の写真です。
上で紹介したD16と同じく中心に四角い穴が開いていますが、
ダボ穴の位置が違うので見分けられるかと思います。（右の写真・下参照）
右側の紺色のパーツがE4の表と裏の写真です。
E4のパーツ表、下側のモールド部分に目印として[Ⅱ]のマークがついています。（右の写真・真ん中参照）
間にはめ込むF13のパーツにも目印として点が2つ彫りこまれています。
D17・E4とも、パーツの裏側の上の方に、へこみのようなモールドがあります。
対になる下側のパーツは、上記でご紹介したD14・E1のパーツです。
|
| |

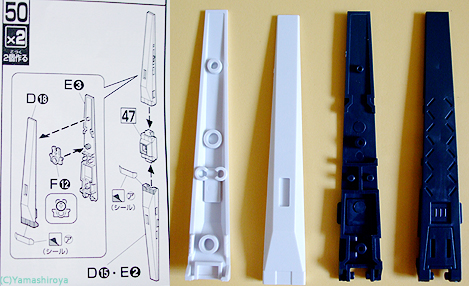

νガンダムフィン・ファンネル組立てポイントD18・E3のパーツ
左側の白いパーツがD18の表と裏の写真です。
最初に紹介したD16のパーツとよく似ていますが、四角い部分に穴があいていないのが特徴です。
ダボ穴の位置がD16と微妙に違うのでD16の対のパーツE5にははまりません。
右側の紺色のパーツがE3の表と裏の写真です。
E3のパーツ表、下側のモールド部分に目印として[Ⅲ]のマークがついています。（右の写真・真ん中参照）
間にはめ込むF12のパーツにも目印として点が3つ彫りこまれています。
パーツの裏側の上の方に、へこみのようなモールドがあります。
対になる下側のパーツは、上記でご紹介するD15・E2のパーツです。
|
|
νガンダムフィン・ファンネル組立てポイントD15・E2のパーツ
上記で紹介したD18・E3の下側のパーツ、D15（写真左白いパーツ）E2（写真右紺色のパーツ）の表裏の写真です。
紺色のパーツE2の表、下側のモールド部分に印がないのでE1のパーツと一見判別しにくい印象ですが、
裏側がE1に比べて複雑なので、区別しやすいと思います。
やっかいなのは、 D15とD17のパーツはとてもよく似ていることです。
上記の写真（白いパーツの比較写真・左D17、右D15）でもお分かりのように、ダボ穴の位置がほぼ同じ。
四角い部分の穴があるなしと、パーツ上部のへこみのようなモールドをしっかり確認して、
うっかりハメ間違いのないようにしましょう。←実は一番迷った
|
|
